在ESP32模块内置Flash中烧写和使用中文字库的方法

最后编辑于: 2023-03-26 16:11 | 分类: 嵌入式软件开发 | 标签: ESP32 中文字库 | 浏览数: 1955 | 评论数: 0

0. 前言

用ESP32作了个LVGL界面的项目, 自然少不了中文显示, 要显示中文自然需要中文字库.

这个中文字库一般会有3种存在方式：

以大数组的形式直接写在代码里. 这种适用于需要的汉字个数较少的情况；如果把几千个常用汉字都搞成大数组写在code里的话, 一方面code编译生成的bin会超大, 另一方面你不觉得这种方式太野蛮太不优雅了吗？（不过这种方式, 程序读取字体数据的速度倒是挺快）

直接烧写在flash里. 也分两种情况, 一种是烧在ESP32模块内部flash里, 一种是在外部flash芯片里. 这种方式, 读取字体数据的速度也很快.

以文件的形式存在文件系统里. 当然, 这个文件系统也是存在于flash上, 相当于把第2种方式套了一层文件系统的壳. 据官方文档描述, 由于每次读取字体数据时都需要通过文件系统API, 速度较慢, 会引起LVGL界面显示卡顿. 所以此方式, 我们不考虑.

由于我们选用的ESP32模块是16MB版本的, 模块内置flash的存储空间绰绰有余, 所以我们选用将中文字库烧写在模块内部flash的方式.

这样, 既保证了读取速度, 成本也增加不了多少(毕竟外置flash芯片也要钱, 还增加板上面积).

1. 字库生成

先来生成字库, 字库生成使用LvglFontTool软件, 官方下载地址, 绿色版软件, 直接解压即可使用. 感谢作者

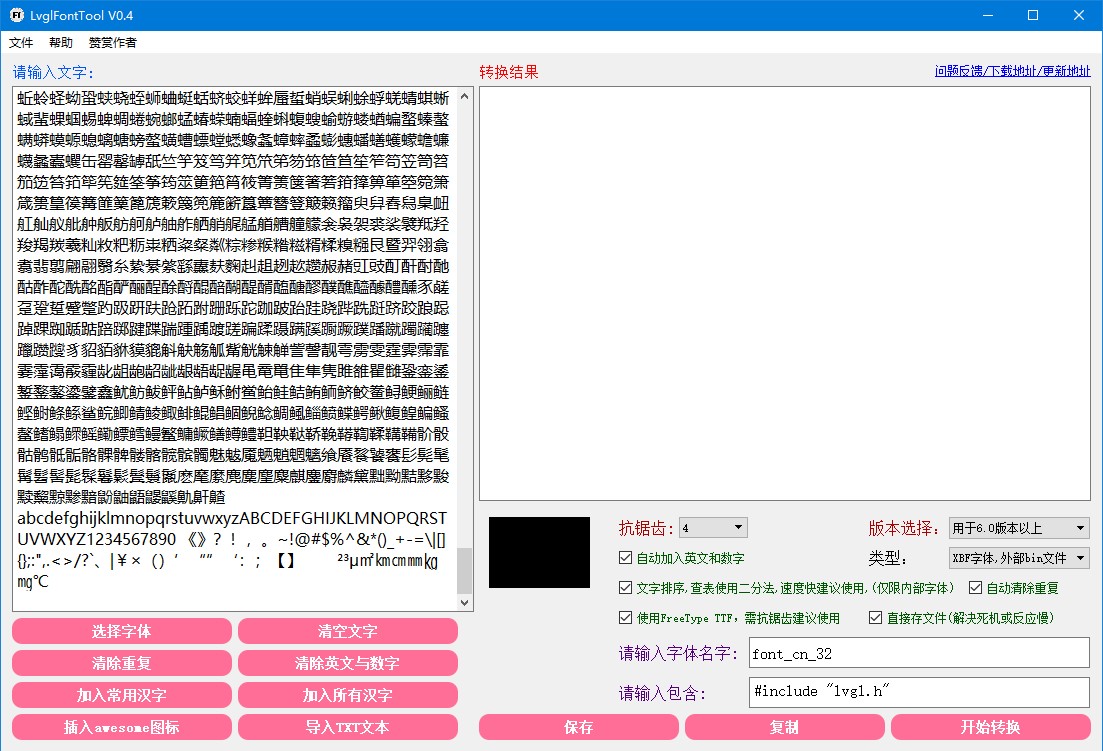

软件运行如上图, 软件的使用方法很简单, 稍稍摸索一下就会了, 软件下载地址也有说明, 我这里就不赘述了.

我导入了6千多个常用汉字以及一些字母符号, 使用32像素高的字体, 字体名设为font_cn_32,

点击右下的“开始转换”按钮, 软件会生成2个文件：

font_cn_32.bin: 字库bin文件, 需要烧写入flash中的文件, 大小约为3.45MB

font_cn_32.c：供LVGL调用的字体接口API函数C文件, 本文后面还会需要对其进行小小的修改

(注意：软件中填写的字体名不同, 生成的2个文件名也随之改变)

2. 字库的烧写

好了, 字库文件已经有了, 终于到了本文的正题——字库烧写了.

先别急, 说到烧写字库, 是不是要想想, 烧写的地址是多少？烧进去的数据又如何读取出来呢？

烧进去读不出来不也没用, 所以说到如何烧写字库, 应该想的是如何烧写和读取数据？

我们在前言里已经计划好了, 把字库烧写在ESP32模块内置flash中, 那么问题就变成了, 如何读取内置flash里的数据, 如何向内置flash里写入数据？

2.1 分区表

了解ESP32开发的朋友可能都知道, ESP32模块的内置flash, 乐鑫官方是以名为分区表的形式, 进行组织管理的(它还真的类似于Windows的硬盘分区).

乐鑫官网文档 API指南 >> 分区表章节中有详细的介绍, 本文截取部分内容介绍一下.

2.1.1 概述

每片 ESP32 的 flash 可以包含多个应用程序, 以及多种不同类型的数据（例如校准数据、文件系统数据、参数存储数据等）. 因此, 我们在 flash 的 默认偏移地址 0x8000 处烧写一张分区表(注意：分区表是最终被烧写入flash里的).

分区表的长度为 0xC00 字节, 最多可以保存 95 条分区表条目. MD5 校验和附加在分区表之后, 用于在运行时验证分区表的完整性. 分区表占据了整个 flash 扇区, 大小为 0x1000 (4 KB). 因此, 它后面的任何分区至少需要位于 (默认偏移地址) + 0x1000 处.

2.1.2 预定义的内置分区表

要了解分区表, 最简单的方法就是打开项目配置菜单（idf.py menuconfig）, 在CONFIG_PARTITION_TABLE_TYPE 下选择一个预定义的分区表.

有2个预定义的内置分区表:

“Single factory app, no OTA”

“Factory app, two OTA definitions”

我们来看看这2个分区表的内容,

先看看 “Single factory app, no OTA” 这个分区表的内容, 如下：

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size,   Flags
nvs,      data, nvs,     0x9000,  0x6000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000, 1M,

一共3个条目.

定义了2个数据分区(Type字段值为data), 分别用于存储 NVS 库专用分区 和 PHY 初始化数据, 其具体意义超出本文主题太多, 请查阅官方文档.

定义了1个应用程序分区(Type字段值为app), flash 的 0x10000 (64 KB) 偏移地址处存放一个name为 “factory” 的二进制应用程序, 启动加载器将默认加载这个应用程序.

再来看 “Factory app, two OTA definitions” 分区表的内容：

# ESP-IDF Partition Table
# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x4000,
otadata,  data, ota,     0xd000,  0x2000,
phy_init, data, phy,     0xf000,  0x1000,
factory,  app,  factory, 0x10000,  1M,
ota_0,    app,  ota_0,   0x110000, 1M,
ota_1,    app,  ota_1,   0x210000, 1M,

一共6个条目, 多了3个条目.

新增了一个名为 “otadata” 的数据分区, 用于保存 OTA 升级时需要的数据. 启动加载器会查询该分区的数据, 以判断该从哪个 OTA 应用程序分区加载程序. 如果 “otadata” 分区为空, 则会执行出厂程序.

分区表中定义了3个应用程序分区, 这3个分区的类型都被设置为 “app”, 但具体 app 类型不同. 其中, 位于 0x10000 偏移地址处的为出厂应用程序 (factory), 其余两个为 OTA 应用程序（ota_0, ota_1）.

这里既然提到了 出厂应用程序 和 OTA应用程序, 就不得不说明一下：

ESP32启动, 会从 flash 的 0x1000 偏移地址处加载Bootloader, Bootloader会读取分区表, 并根据其中otadata（如果存在）的内容选择需要引导的应用程序 (app) 分区.

详细的请参见官方文档的 API 指南 >> 应用程序的启动流程和 API 指南 >> 引导加载程序 (Bootloader), 以及API 参考 >> System API >> 空中升级 (OTA) 等章节.

2.1.3 关于分区表需要注意的点

通过前面2个预定义分区表, 我们对分区表有了一个直观粗浅的认识, 详细了解还请参看官方文档.

这里只列出几个需关注的点：

内置flash的扇区大小为0x1000(4KB), 分区的偏移地址(Offset)必须是 0x1000(4KB) 的倍数, 即必须4K对齐

app分区的偏移地址(Offset)必须要与 0x10000 (64 K) 对齐

Name 字段可以是任何有意义的名称, 但不能超过 16 个字节, 其中包括一个空字节(之后的内容将被截断), 该字段对 ESP32 并不是特别重要

Type 字段可以指定为 app (0x00) 或者 data (0x01), 也可以直接使用数字 0-254（或者十六进制 0x00-0xFE）, 注意: 0x00-0x3F 不得使用(预留给 esp-idf 的核心功能), 如果应用程序想自定义Type值, 请使用 0x40 ~ 0xFE.

启动加载器将忽略 app (0x00) 和 data (0x01) 以外的其他Type分区类型

当 Type 定义为 app 时, SubType 字段可以指定为 factory (0x00)、 ota_0 (0x10) … ota_15 (0x1F) 或者 test (0x20)。

当 Type 定义为 data 时，SubType 字段可以指定为 ota (0x00)、phy (0x01)、nvs (0x02)、nvs_keys (0x04) 或者其他组件特定的子类型(请参考子类型枚举).

当 Type 值是由应用程序定义的任意值 0x40-0xFE时, subtype字段可以是由应用程序选择的任何值 0x00-0xFE

Flags 字段当前仅支持 encrypted 标记. 如果 Flags 字段设置为 encrypted，且已启用 Flash 加密功能, 则该分区将会被加密.

2.1.4 自定义分区表

好了, 对分区表有一定的认识了. 为了把中文字库写入内置flash的分区内, 我们需要自定义分区表.

先给出我的自定义分区表:

# Name,     Type, SubType, Offset,   Size, Flags
nvs,        data, nvs,     0x9000,   0x4000,
otadata,    data, ota,     0xd000,   0x2000,
phy_init,   data, phy,     0xf000,   0x1000,
factory,    app,  factory, 0x10000,  2M,
ota_0,      app,  ota_0,   0x210000, 2M,
ota_1,      app,  ota_1,   0x410000, 2M,
font_cn_32, 0x50, 0x32,    0x610000, 4M,

下面说明一下,

基本上就是在内置分区表“Factory app, two OTA definitions”的基础上, 增加了一个字库分区.

分区Name直接使用了字库的字体名

由于第1节中我们生成的字库文件有3.45MB, 所以字库分区的Size设为了4M.

字库分区的Type值, 使用了自定义的0x50(在0x40~FE范围内), SubType值设为了0x32, 也是自定义值, 让它表示字体的高度值

把3个app分区的Size改为了2M, 目前我的程序bin大小为500K左右, 裕量留的满满的

0x100000 对应 1M, 0x200000是2M, 注意后面4个大分区的Offset值

这个分区表已使用的空间为 10MB+, 模块内置flash的size是16MB, 还有剩余, 后面还能增加小size字体的字库分区

2.2 配置menuconfig

自定义的分区表在电脑上是以.csv文件的形式, 保存在工程根目录下, 比如我的自定义分区表文件为partitions.csv.

我们在前面提到过分区表最终是被烧写到flash 的 默认偏移地址 0x8000 处, 因此csv文件形式的分区表需要被二进制化, 才能被烧写.

我们在menuconfig中选择“Custom partition table CSV”, 然后输入分区表的csv文件名以及在工程中的路径, 即可.

实操一下, idf环境中, 输入idf.py menuconfig 命令:

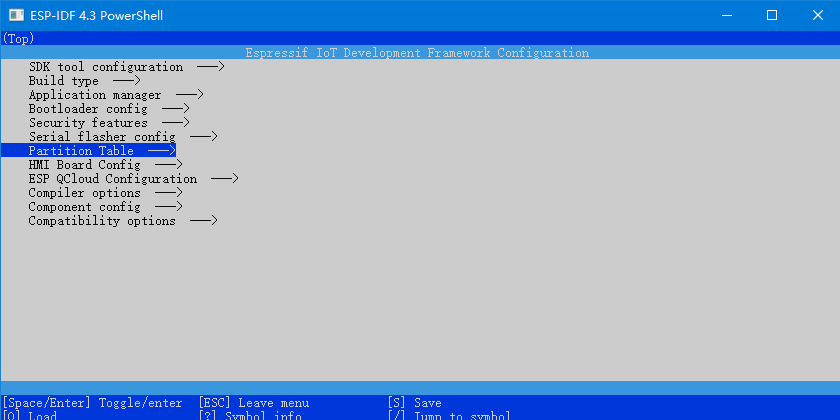

在主界面下选择 Partition Table 分区表,

进入

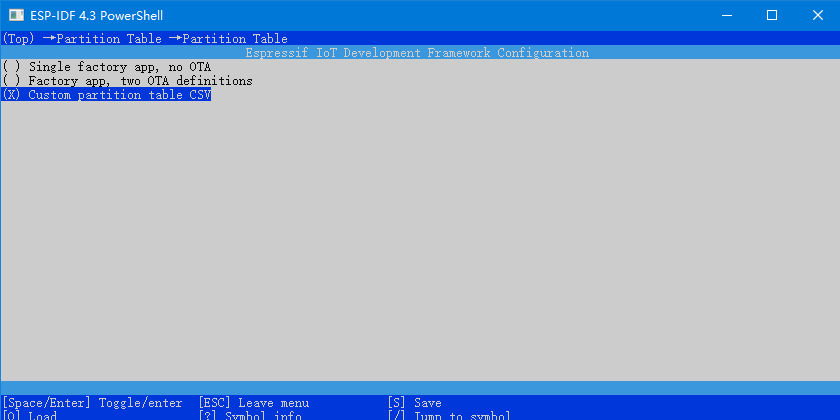

再选择 Partition Table (Custom partition table CSV), 进入

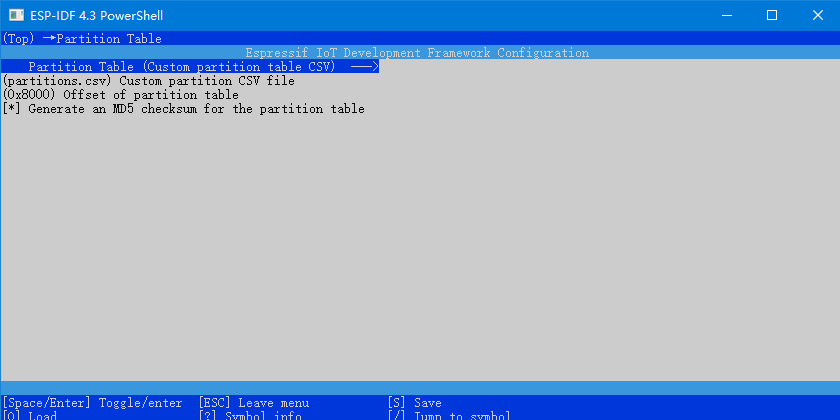

选中 Custom partition table CSV (定制分区表CSV), 再回到上一层

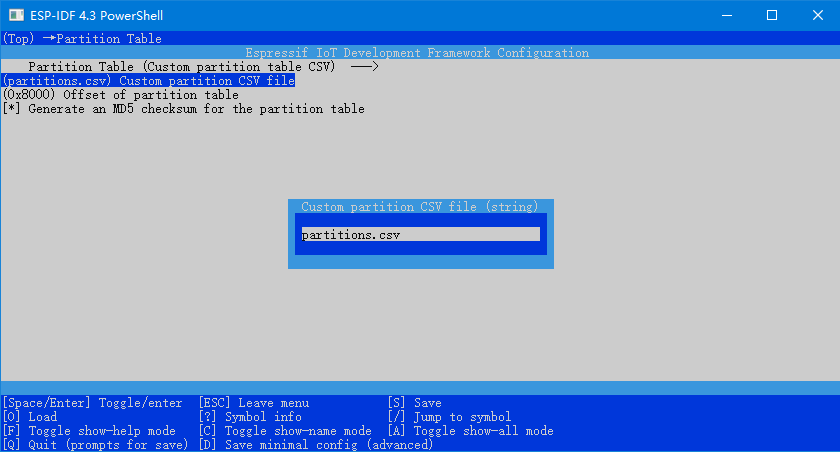

在第二行选中, 可输入定制分区表的 CSV文件名.

到此定制分区表的配置完毕.

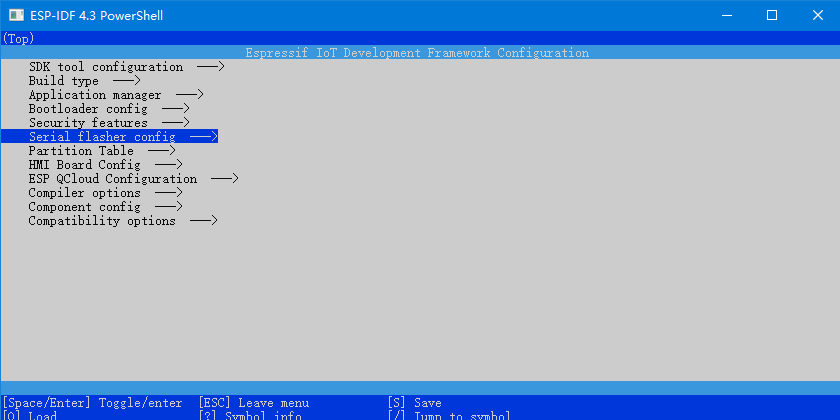

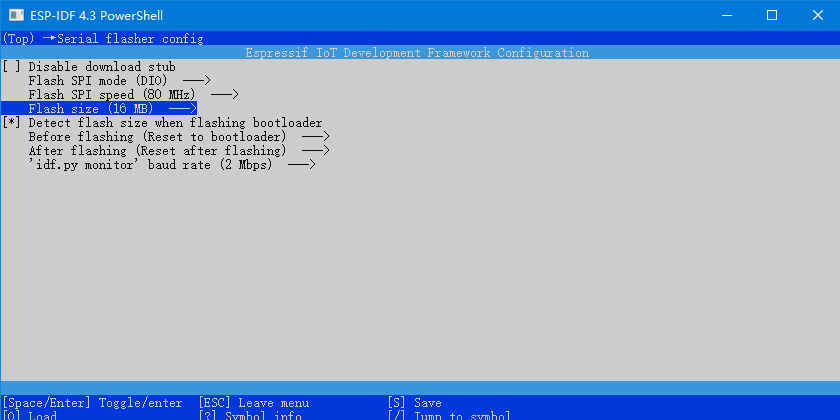

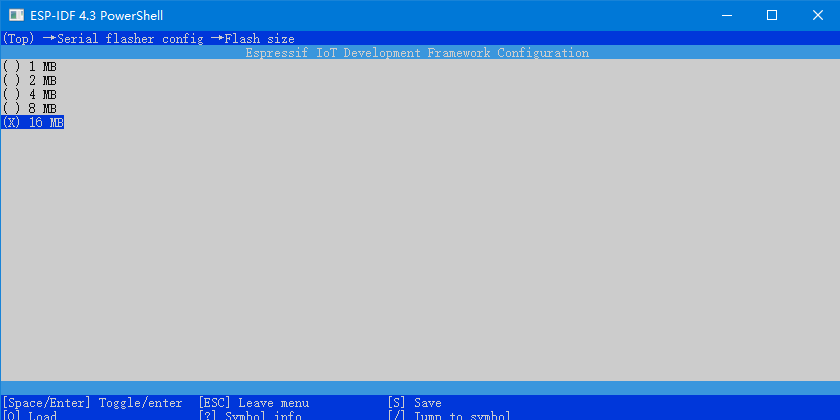

另外提一下, 我们可在menuconfig中, 设置一下flash的size大小, 一定要和自己使用的模块一致, 如下图操作:

自定义分区表在menuconfig中配置好后, 后面编译工程执行idf.py build时, 会自动将将csv分区表生成二进制bin文件.

2.3 修改C文件

字库数据写在flash什么地方已经安排好了, 现在要考虑怎么把flash里的字库数据读出来了.

回忆第1节中, 我们用字库生成软件生成了 font_cn_32.c 文件, 其中有这么一段代码:

//static uint8_t __g_font_buf[714];//如bin文件存在SPI FLASH可使用此buff


static uint8_t *__user_font_getdata(int offset, int size){
    //如字模保存在SPI FLASH, SPIFLASH_Read(__g_font_buf,offset,size);
    //如字模已加载到SDRAM,直接返回偏移地址即可如:return (uint8_t*)(sdram_fontddr+offset);
    return __g_font_buf;
}

需要在__user_font_getdata函数体内, 写入实际的flash读数据的代码, 读出的数据放到buffer __g_font_buf中(buffer数组的size是字库生成软件自动设定的, 和字体大小有关, 我们32的字体算较大的了, 所以buffer也不小.).

既然我们用了分区表, 乐鑫官方也提供了分区内数据读写的API函数, 参见官方文档API参考>>存储API>>分区API, 截取官方文档中的一段内容如下:

该组件在esp_partition.h中声明了一些 API 函数，用以枚举在分区表中找到的分区，并对这些分区执行操作：

esp_partition_find()：在分区表中查找特定类型的条目，返回一个不透明迭代器；

esp_partition_get()：返回一个结构体，描述给定迭代器的分区；

esp_partition_next()：将迭代器移至下一个找到的分区；

esp_partition_iterator_release()：释放 esp_partition_find() 中返回的迭代器；

esp_partition_find_first()：返回描述 esp_partition_find() 中找到的第一个分区的结构；

esp_partition_read()、esp_partition_write() 和 esp_partition_erase_range() 等同于 esp_flash_read()、esp_flash_write() 和 esp_flash_erase_region()，但在分区边界内执行。

我们从flash分区中读数据, 最终只需要用到2个函数即可, esp_partition_find_first()(用来找到我们的字库分区) 和 esp_partition_read() (读出数据).

这两个函数的详细声明如下:

const esp_partition_t * esp_partition_find_first (esp_partition_type_t type, esp_partition_subtype_t subtype, const char *label)

Find first partition based on one or more parameters.

参数:

type – Partition type, one of esp_partition_type_t values or an 8-bit unsigned integer. To find all partitions, no matter the type, use ESP_PARTITION_TYPE_ANY, and set subtype argument to ESP_PARTITION_SUBTYPE_ANY.

subtype – Partition subtype, one of esp_partition_subtype_t values or an 8-bit unsigned integer To find all partitions of given type, use ESP_PARTITION_SUBTYPE_ANY.

label – (optional) Partition label. Set this value if looking for partition with a specific name. Pass NULL otherwise.

返回: pointer to esp_partition_t structure, or NULL if no partition is found. This pointer is valid for the lifetime of the application.

esp_err_t esp_partition_read (const esp_partition_t *partition, size_t src_offset, void *dst, size_t size)

Read data from the partition.

Partitions marked with an encryption flag will automatically be be read and decrypted via a cache mapping.

参数:

partition – Pointer to partition structure obtained using esp_partition_find_first or esp_partition_get. Must be non-NULL.

dst – Pointer to the buffer where data should be stored. Pointer must be non-NULL and buffer must be at least ‘size’ bytes long.

src_offset – Address of the data to be read, relative to the beginning of the partition.

size – Size of data to be read, in bytes.

返回: ESP_OK, if data was read successfully; ESP_ERR_INVALID_ARG, if src_offset exceeds partition size; ESP_ERR_INVALID_SIZE, if read would go out of bounds of the partition; or one of error codes from lower-level flash driver.

最终, 我们对font_cn_32.c 文件的修改如下:

#include "esp_partition.h"
...
...
...
static uint8_t __g_font_buf[714];//如bin文件存在SPI FLASH可使用此buff

static esp_partition_t* partition_font = NULL;

static uint8_t *__user_font_getdata(int offset, int size){
    //如字模保存在SPI FLASH, SPIFLASH_Read(__g_font_buf,offset,size);
    //如字模已加载到SDRAM,直接返回偏移地址即可如:return (uint8_t*)(sdram_fontddr+offset);

    if( partition_font == NULL ) {
        partition_font = esp_partition_find_first(0x50, 0x32, "font_cn_32");
        assert(partition_font != NULL);
    }

    esp_err_t err = esp_partition_read(partition_font, offset, __g_font_buf, size);//读取数据
    if(err != ESP_OK) {
        printf("Failed to reading cn font date\n");
    }

    return __g_font_buf;
}

我们加了#include "esp_partition.h", 以便调用2个API函数.

通过分区的 Type值0x50, SunType值0x32 和 Name值"font_cn_32" 来找到我们的字库分区,

代码很简单, 其他就没什么好说明的了.

记得把这个c文件加入到工程里, 至于如何添加, 就不是本文的范畴了.

2.4 烧写字库

2.4.1 工程编译

现在, 我们分区表设定好了, 代码也改好了, 可以编译了.

idf环境里工程目录下, 执行idf.py build

编译成功, 最后会输出如下:

Project build complete. To flash, run this command:
C:\Users\admin\.espressif\python_env\idf4.3_py3.8_env\Scripts\python.exe
..\..\..\Users\admin\Desktop\esp-idf\components\esptool_py\esptool\esptool.py -p (PORT)
-b 460800 --before default_reset --after hard_reset --chip esp32s2
write_flash --flash_mode dio --flash_size detect --flash_freq 80m
0x1000 build\bootloader\bootloader.bin
0x8000 build\partition_table\partition-table.bin
0xd000 build\ota_data_initial.bin
0x10000 build\myapp.bin
or run 'idf.py -p (PORT) flash'

2.4.2 烧写

终于到了心心念念的烧写字库这个步骤了.

前面我们编译成功后, 最后的输出中, 可以看到:

要么用idf.py -p (PORT) flash这个命令来烧写, 要么用那个"一长串的命令".

就是说这两者是等效的.

那个一长串的命令里, 不仅列出来很多烧写时的参数, 还列出了要烧写的各个bin文件及其开始地址, 如下:

0x1000 build\bootloader\bootloader.bin
0x8000 build\partition_table\partition-table.bin
0xd000 build\ota_data_initial.bin
0x10000 build\myapp.bin

看, 有bootloader, 分区表, ota_data初始值 (我打开看了全是0xFF) 和我们的app 共4个bin文件,

它们前面的烧写地址也和本文前面所描述的预期地址一致.

但, 有个问题, 没有我们的字库bin文件.

没有我们就自己加上呗, 在最后加上0x610000 main\font_cn_32.bin即可!

这样相当于修改了烧写命令, 就不能用idf.py -p (PORT) flash这个命令来烧写了, 下面是我修改的烧写命令, 精简掉了python前的一大串路径(可惜esptool.py前的路径不能精简)

python ..\..\..\Users\admin\Desktop\esp-idf\components\esptool_py\esptool\esptool.py
-p COM3 -b 460800 --before default_reset --after hard_reset --chip esp32s2
write_flash --flash_mode dio --flash_size detect --flash_freq 80m
0x1000 build\bootloader\bootloader.bin
0x8000 build\partition_table\partition-table.bin
0xd000 build\ota_data_initial.bin
0x10000 build\myapp.bin
0x610000 main\font_cn_32.bin

注意几点:

我用COM3带入了(PORT)

上面命令行, 我为了看起来清晰, 加入了回车. 使用时, 请一定要去掉回车让其成为一行, 或使用命令行的换行符来替代, 不然肯定无法执行

用这个命令, 就可以在烧写程序的同时, 顺便把字库烧写进去了.

而且经过测试, 后续再用idf.py -p (PORT) flash命令烧写更新程序, 也不会覆盖掉后面的字库分区, app烧写更新, 字库不受影响, 烧写一次会一直妥妥的在那里, nice.

如果仅烧写字库, 也可以使用下面的精简命令:

python ..\..\..\Users\admin\Desktop\esp-idf\components\esptool_py\esptool\esptool.py
-p COM3 write_flash 0x610000 main\font_cn_32.bin

3. 字库的使用

至于如何在LVGL中显示汉字, 代码编写和显示英文差不多, 只是多个字体声明语句.

代码如下:

...
LV_FONT_DECLARE( font_cn_32 ); // 声明我们的中文字体, 如果代码里已声明过, 就不用再声明
...
lv_label_set_text(btnInfoLab, (LV_SYMBOL_HOME "你好 世界"));
lv_obj_set_style_local_text_font(btnInfoLab, LV_LABEL_PART_MAIN, LV_STATE_DEFAULT, &font_cn_32);
...

OK, 这样就可以了.
